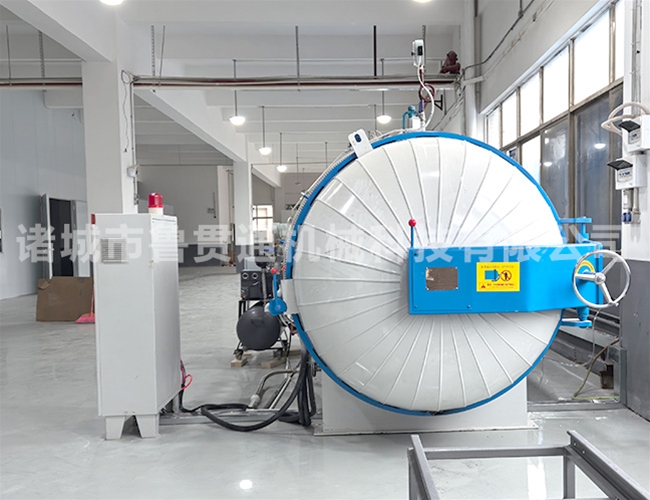

大型热压罐
一、核心定义与工作原理
定义：在密闭罐体中，通过温度场、压力场、真空场三场协同，使预浸料完成树脂熔融、流动浸润、排气、交联固化，终获得低孔隙率、高强度、高尺寸精度的复合材料构件。
核心原理：
真空除气：真空袋内持续抽真空，排出层间空气与挥发物，为树脂流动提供通道。
高温熔融：升温至树脂固化温度，树脂粘度降至，充分浸润纤维。
高压压实：通入压缩空气 / 氮气，施加均匀压力，消除孔隙、控制树脂含量、保证层间结合。
恒温固化：保压恒温，树脂交联形成三维网状结构，构件定型。
控温冷却：保压下缓慢降温至 60℃以下，分级泄压，避免变形与内应力。
二、主要结构组成
承压罐体
材质：Q345R、16MnDR等压力容器钢板，卧式为主。
规格：内径×长度，可以满足构件需求。
快开：液压 / 电动齿啮式快开门，配安全联锁（未泄压无法开门）。
温度循环系统
加热：电加热管 / 导热油，配合大功率循环风机 + 导流罩，强制热风循环。
均匀性：罐内温差小，保证构件全域固化一致。
冷却：内置水冷盘管，控温速率可调，避免热应力。
压力与真空系统
加压：空压机 / 氮气瓶 + 压力调压阀。
真空：多级真空泵 + 多路真空接口，全程监控泄漏。
控制系统
核心：PLC + 工业计算机，全程自动控制温度、压力、真空、时间。
监测：多点热电偶、压力 / 真空传感器，实时采集与记录。
安全：超温 / 超压 / 真空泄漏报警、紧急泄压、安全联锁。
三、核心工艺流程（复材）
预浸料铺层：按设计角度铺叠，控制纤维无褶皱、无偏移。
真空封装：铺层 + 模具 + 透气毡 + 隔离膜 + 真空袋密封，抽真空检漏。
入罐升温：小车推入，抽真空，按要求升温至中间保温温度。
中间保温：树脂充分流动、排气，真空维持。
升温固化：升至固化温度，加压至设定值，恒温保持。
保压冷却：保压、分级泄压。
出罐检测：压力归零开门，取出构件，检测孔隙率、尺寸、力学性能。
四、主要应用领域
航空航天：飞机机身 / 机翼壁板、尾翼、卫星结构、导弹壳体。
装备：风电叶片、轨道交通车体、赛车碳纤维底盘、船舶构件。
体育用品：碳纤维网球拍、自行车架、高尔夫球杆。
汽车工业：新能源汽车轻量化结构件、引擎盖、传动轴。
五、技术优势
三场协同：真空 + 高温 + 高压，孔隙率低，力学性能好。
温度均匀：强制热风循环，温差小，适合大尺寸复杂构件。
压力均匀：气体静压，全域等压，无局部应力集中。
精度可控：PLC 全自动，工艺可追溯，满足航空质量体系要求。
适配性强：兼容环氧、酚醛、双马等多种树脂体系。
